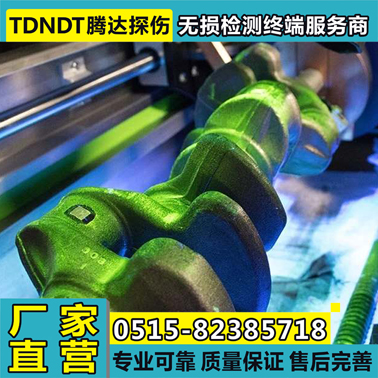

三維旋轉磁場熒光磁粉探傷檢測線概述：
三維旋轉磁場熒光磁粉探傷檢測線是 TDNDT@騰達探傷 新研制的一款磁粉探傷機，主要針對的是異性鐵磁性工件的非接觸式磁粉探傷，它具有批量磁化和批量退磁功能，實現磁化觀察后立刻輸送退磁，不占用磁化探傷的時間，不用操作員反復運送操作，最大限度的節省生產時間、減少流水作業生產線占地面積。
三維旋轉磁場熒光磁粉探傷檢測線的功能
1、針對各類鐵磁性零件采用非接觸式濕法磁粉探傷；
2、具有三個維度的磁場磁化線圈形成；
3、三個維度的磁場的磁化電流可分別調節大小，也可分別進行通斷控制；
4、設備采用小型工業可編程序控制器PLC為核心對設備進行集中控制、操作簡單方便、適用性強，工作穩定；
5、設備配有通過式遠離法退磁功能；
三維旋轉磁場熒光磁粉探傷檢測線快速高效性
三維旋轉磁場熒光磁粉探傷檢測線的主要技術參數
序號 | 技術指標 | 技術參數 |
1、 | 輸入電源 | 380V 50HZ 三相四線制 |
2、 | 工作電流 | 180A（磁化瞬時2-3秒/次） |
3、 | 輸出電流 | 線圈1 磁化磁勢：AC 0-18000AT連續可調，帶斷電相位控制 線圈2 磁化磁勢：AC 0-18000AT連續可調，帶斷電相位控制 線圈3 磁化磁勢：AC 0-18000AT連續可調，帶斷電相位控制 |
4、 | 磁化器內尺寸 | 300（寬）*500（高）mm |
5、 | 磁化器暫載率 | ≥30% |
6、 | 磁化方式 | 非接觸式三維立體旋轉磁場感應磁化 |
7、 | 操作方式 | 自動控制和手動操作 |
8、 | 運行方式 | 步進式自動輸送 |
9、 | 輸送材質 | 不銹鋼網鏈 |
10、 | 退磁方式 | 遠離法退磁 |
11、 | 退磁器內窗口尺寸 | 390（寬）*310（高）*250（厚）mm |
12、 | 退磁器暫載率 | 100％ |
13、 | 退磁效果 | Br≤0.3mT（3GS） |
14、 | 靈敏度 | 八角試塊或實體工件自然裂紋與人工裂紋檢測清晰顯示 |
15、 | 紫外線強度 | 高強度LED紫外燈，距工件表面380mm處≥4000μw/cm2 |
18、 | 重量 | 約1500KG |
